電弧螺柱焊用螺柱和瓷環標準對比分析：GB/T 10433-2024 vs ISO 13918 vs GB/T 10433-2002

瀏覽次數：65 發布時間：2025-12-28

電弧螺柱焊用螺柱和瓷環標準對比分析：GB/T 10433-2024 vs ISO 13918 vs GB/T 10433-2002

GB/T 10433-2024《緊固件 電弧螺柱焊用螺柱和瓷環》作為現行國家標準，整合了7項舊國標并修改采用ISO 13918:2017，實現了與國際標準的高度協調。該標準在材料控制、產品范圍、尺寸公差、性能指標等方面均有顯著升級，特別是新增了CEV碳當量限制、ND型絕緣針、焊后彎曲試驗等關鍵要求，同時擴展了直徑范圍并優化了尺寸表達方式。與舊版GB/T 10433-2002相比，新國標覆蓋的產品類型從單一的SD型剪力釘擴展到12種螺柱型式，技術要求更加全面系統；與ISO 13918:2017相比，新國標在材料量化控制和工藝細節上更為嚴格，但在核心產品范圍和設計原則上保持一致。


一、標準背景與演變歷程

GB/T 10433標準自1989年首次發布，經歷了多次修訂。2002年版GB/T 10433-2002主要針對SD型圓柱頭焊釘，適用于土木建筑工程中的抗剪件、埋設件及錨固件，非等效采用ISO 13918:1998  。而現行的GB/T 10433-2024于2024年9月29日發布，2025年4月1日正式實施，整合了7項舊國標：GB/T 902.2-2010、GB/T 902.3-2008、GB/T 902.4-2010、GB/T 10432.1-2010、GB/T 10432.2-2016、GB/T 10432.3-2010和GB/T 10433-2002 。這一整合修訂響應了國家標準化改革政策，旨在統一技術要求，便于讀者使用，同時與國際標準ISO 13918:2017更加協調 。

ISO 13918標準同樣經歷了多次修訂，從1998年的初版發展到2017年版本，再到2021年的修改件1。ISO 13918:2017《焊接 電弧螺柱焊用螺柱和瓷環》是國際標準化組織(ISO)制定的最新版本，覆蓋了多種螺柱和瓷環類型，為全球電弧螺柱焊行業提供了統一的技術規范  。微信搜索公眾號：佑工緊固件    緊固件知識全知道


二、材料要求對比分析

GB/T 10433-2024引入了CEV碳當量≤0.38的關鍵限制，這是舊版標準和ISO 13918:2008均未明確規定的指標。這一要求直接提升了螺柱的焊接性能，減少了熱影響區裂紋的風險，體現了新國標在材料控制上的嚴格性  。

標準

碳當量(CEV)要求

材料分類

材料組合方式

化學成分引用標準

GB/T 10433-2024

≤0.38(新增) [5]

SD3、PT、UT、IT等 [5]

允許兩種材料摩擦焊接組合 [5]

GB/T 3098.1、ISO 15510、ISO/TR 15608 [8]

ISO 13918:2017

未直接規定

SD3、PT、UT、IT等

未明確

ISO 898-1、ISO 3506-1等

GB/T 10433-2002

未規定

僅SD型

不允許組合

GB/T 3098.1-2000、GB/T 6478-2001

新國標整合了ISO 15510(SD3材料)和ISO/TR 15608(PT/UT/IT材料)，擴展了材料適用范圍，使標準不僅限于碳鋼，還涵蓋了不銹鋼、低合金鋼等多種材料 。這一變化顯著提升了標準的適用性和國際協調性，使中國標準與國際標準在材料分類上保持一致。

在材料組合方式上，GB/T 10433-2024明確允許螺柱由兩種不同材料通過摩擦焊接組合(如頭部為低碳鋼，桿部為高強度鋼)，而舊版標準和ISO 13918:2008均未提及此技術，這為特殊工況下的螺柱應用提供了更靈活的解決方案  。

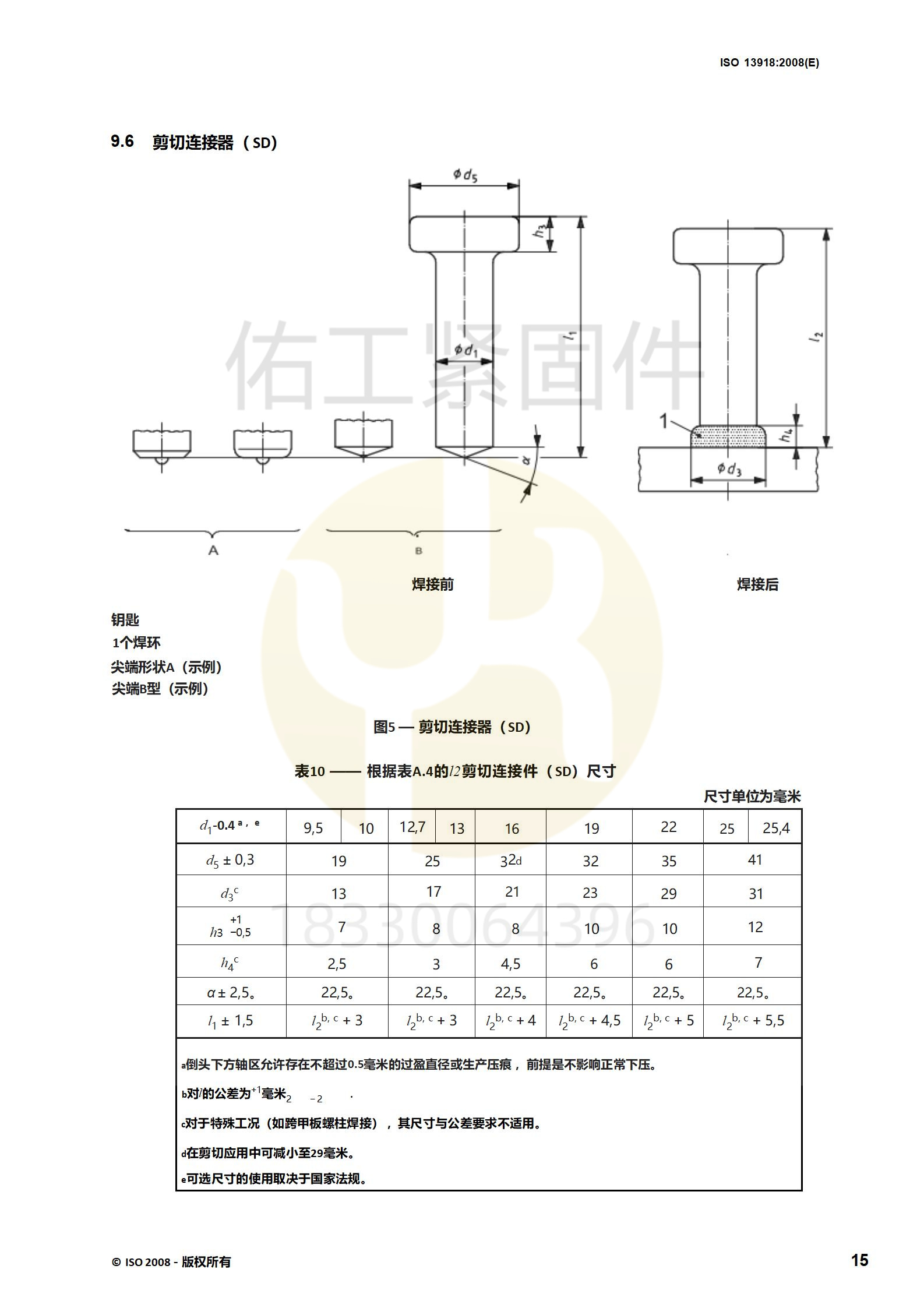

ISO 13918-2008(1)_translated_20.jpg


三、產品覆蓋范圍對比

GB/T 10433-2024整合了7項舊國標，將產品覆蓋范圍從單一的SD型剪力釘擴展到12種螺柱型式，實現了對電弧螺柱焊全系列產品的一體化規范 。這一擴展顯著提升了標準的全面性和實用性。

標準

覆蓋的螺柱類型

覆蓋的瓷環類型

直徑范圍

整合舊標準數量

GB/T 10433-2024

FD、MD、PD、RD、UD、SD、PS、US、IS、PT、UT、IT等12種

UF、MF、PF、RF、DF等

6~24mm(含小規格)

7項(包括GB/T 902.2-2010、GB/T 10432.1-2010等)

ISO 13918:2017

FD、MD、PD、RD、UD、SD、PS、US、IS、IT、UT、PT等12種

PF、UF等

6~24mm

未整合其他標準

GB/T 10433-2002

僅SD型剪力釘

B1、B2型瓷環

10~25mm

僅自身

ISO 13918:2017與新國標在核心螺柱類型上保持一致，包括全螺紋螺柱(FD)、近全螺紋螺柱(MD)、部分螺紋螺柱(PD)、帶縮桿螺紋螺柱(RD)、無頭焊釘(UD)、剪力釘(SD)、帶法蘭螺紋螺柱(PS)、短周期螺紋螺柱(US)、內螺紋螺柱(IS)、不銹鋼螺柱(IT)、低合金鋼螺柱(UT)和碳鋼螺柱(PT)等12種 。新國標新增了ND型絕緣針，這是ISO 13918:2017未明確包含的類型，屬于中國標準對特殊應用場景的補充  。

在直徑范圍上，新國標擴展了下限，覆蓋6~24mm的公稱直徑，而舊版GB/T 10433-2002僅限于10~25mm的SD型剪力釘  。這一擴展使標準能夠滿足更多細分市場的需求，特別是在小型鋼結構連接方面的應用。

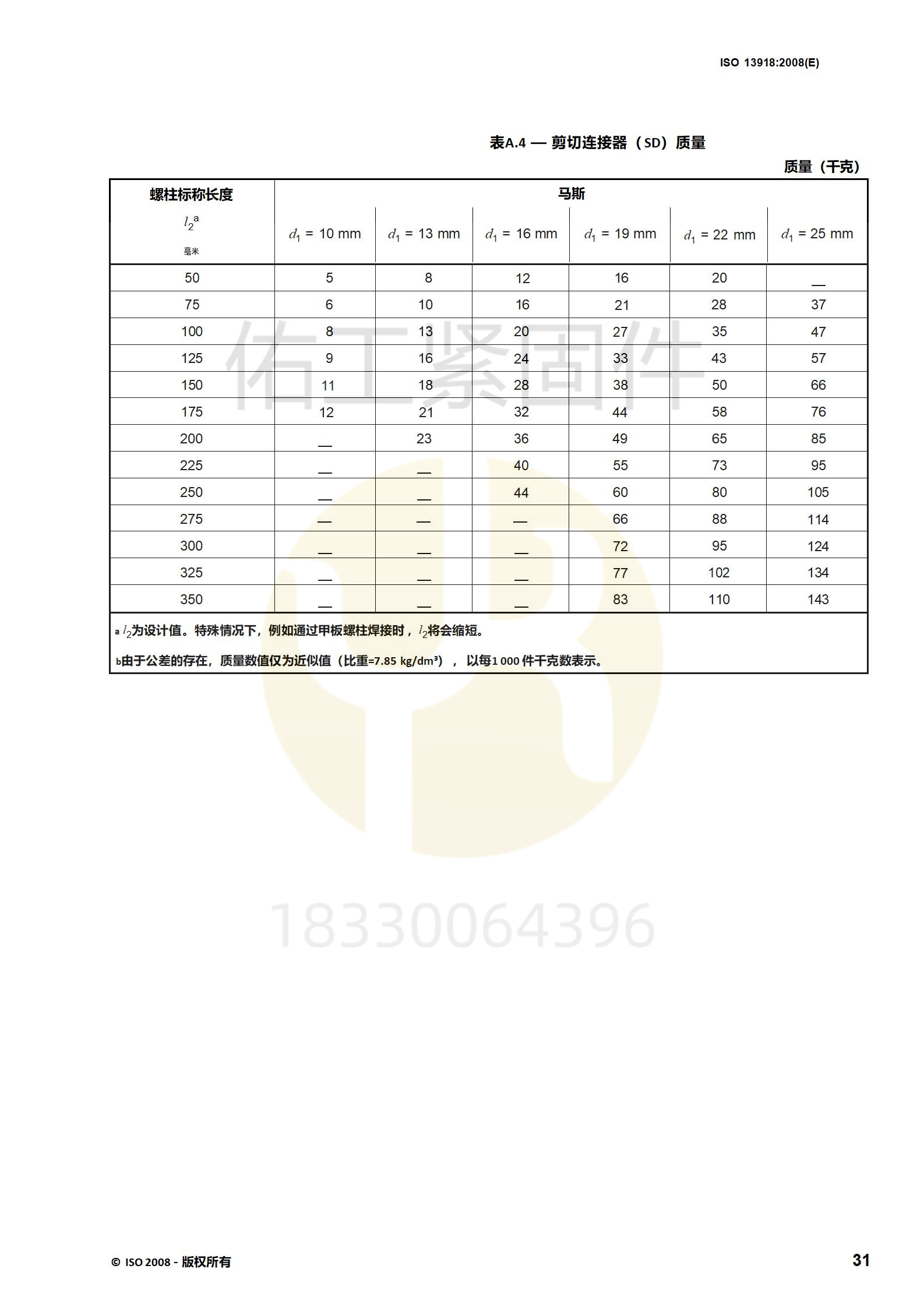

ISO 13918-2008(1)_translated_35.jpg

四、尺寸公差變化分析

GB/T 10433-2024在尺寸公差方面進行了系統優化，從單向負公差改為雙向?qū)ΨQ公差，分段控制長度公差，并引入公式化表達頭部尺寸，顯著提升了產品的精度和一致性要求  。

新國標對桿徑公差的要求更加嚴格，采用±0.4mm的雙向?qū)ΨQ公差，取代了舊版GB/T 10433-2002的單向負偏差(h14，對應公差-0.14mm)  。這一變化意味著制造過程中對尺寸的控制更為嚴格，減少了產品尺寸波動的可能性，提高了焊接質量和可靠性。

在長度公差方面，新國標采用了分段控制策略：≤100mm時±1.5mm，>100mm時±2.0mm。而舊版GB/T 10433-2002未明確分段要求，可能統一為±2mm的公差 。ISO 13918:2017與新國標在長度公差分段要求上保持一致，體現了國際標準與新國標的高度協調  。

對于頭部尺寸，新國標引入了公式化表達(k= y+2P，P為螺距)和明確的公差(±0.5mm)，取代了舊版僅規定最小值的模糊要求  。這一變化使頭部尺寸的設計更加科學規范，有利于提高焊接質量和穩定性。

標準

桿徑公差

長度公差

頭部直徑dk公差

頭部高度k表達方式

GB/T 10433-2024

±0.4mm(雙向)

≤100mm時±1.5mm>100mm時±2.0mm

±0.5mm

公式化(k= y+2P)

ISO 13918:2017

±0.4mm(雙向)

≤100mm時±1.5mm>100mm時±2.0mm

±0.5mm

公式化(k= y+2P)

GB/T 10433-2002

單向負偏差(h14)

±2mm(統一)

最小值要求

未公式化表達

新國標還調整了部分符號表達，如將”y”改為”y+2P”(見表5和表6)，將D6列中的”b”改為”b+2P”(見表9)，將表13中的”bmin”改為”bmin+2P”(見表13)，以及將表16中的”b”改為”bmin+2P”(見表16)  。這些調整使尺寸表達更加科學規范，便于設計和制造過程中的理解和應用。

此外，新國標將dk(頭部直徑)和h4(焊縫高度)等標記為參考尺寸(非驗收依據)，而舊版標準未區分參考尺寸與驗收尺寸 。這一變化有助于明確設計參考與實際驗收的標準，避免了不必要的誤解和爭議。

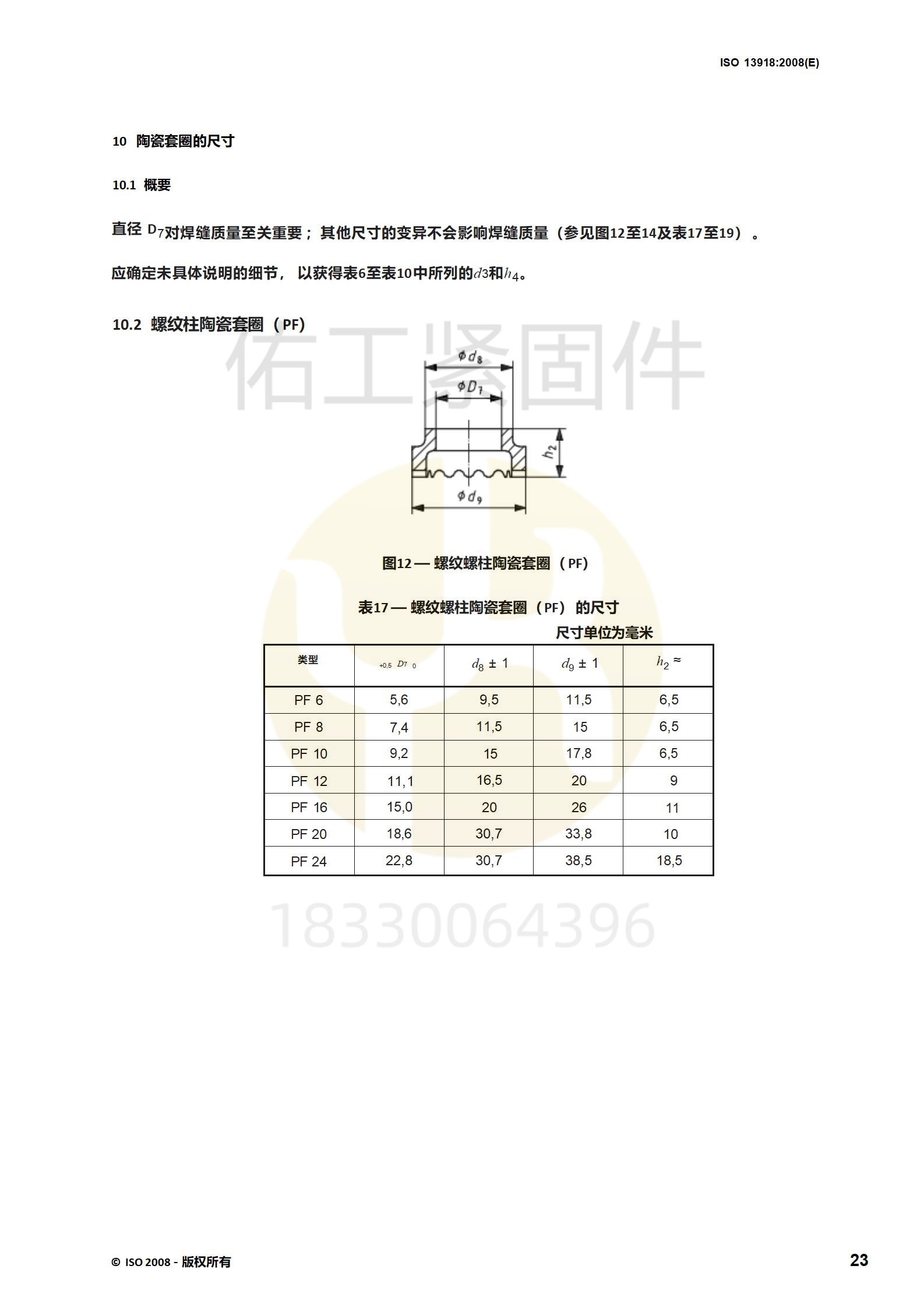

ISO 13918-2008(1)_translated_28.jpg

五、性能指標升級與檢驗方法

GB/T 10433-2024在性能指標方面進行了全面升級，新增了CEV碳當量限制、斷后伸長率要求和焊后彎曲試驗，同時整合了分散在舊標準中的檢驗規則，形成了更加系統規范的檢驗方法體系  。

新國標明確要求螺柱的碳當量(CEV)≤0.38，這是舊版標準和ISO 13918:2008均未明確規定的指標  。這一要求直接提升了螺柱的焊接性能，減少了熱影響區裂紋的風險，對于需要高強度連接的應用場景尤為重要。

在材料性能方面，新國標新增了符合ISO 15510的SD3用材料和符合ISO/TR 15608的PT、UT、IT用材料  。這擴展了材料適用范圍，使標準不僅限于碳鋼，還涵蓋了不銹鋼、低合金鋼等多種材料，滿足了不同應用場景的需求。

新國標新增了抗剪螺柱焊接后性能和試驗方法(附錄A)，要求螺柱焊接后彎曲30°無可見裂紋 。這一要求在舊版標準和ISO 13918:1998中均未提及，屬于新國標的重要創新。彎曲試驗?zāi)軌虮┞逗缚p中的微觀缺陷，如未熔合、夾渣等問題，有效評估焊接接頭的塑性變形能力和整體質量 。

在檢驗方法上，新國標增加了硬度測試(維氏硬度HV)的要求，而舊版GB/T 10433-2002未明確硬度測試方法  。這一變化使材料性能評估更加全面，不僅關注強度指標，還考慮了材料的硬度特性，為螺柱應用提供了更全面的性能保障。

對于瓷環的使用前處理，新國標規定必須經150℃×2h烘烤，去除水分防氣孔。而舊版GB/T 10433-2002未明確烘烤溫度，可能允許更低溫度或自然干燥 。這一變化反映了新國標對焊接質量控制的嚴格要求，確保了焊接過程的穩定性和焊縫質量。


六、國際接軌程度評估

GB/T 10433-2024修改采用ISO 13918:2017，實現了與國際標準的高度協調，但在材料量化控制和工藝細節上更為嚴格。這一協調性有利于中國企業在國際市場的競爭，同時保持了標準的本土化特色。

在修改采用過程中，新國標進行了結構調整和內容調整。結構調整方面，5.1對應ISO 13918:2017中的5.3.1，5.2對應ISO 13918:2017中的5.3.2，5.3對應ISO 13918:2017中的5.3.3；表19對應ISO 13918:2017中的表18；10.2對應ISO 13918:2017中的10.2和10.3，10.2.1對應ISO 13918:2017中的10.2，10.2.2對應ISO 13918:2017中的10.3 。這些結構調整使標準在內容組織上更加符合國際標準的框架，便于國際交流和應用。

技術差異方面，新國標增加了對機械加工試件的斷后伸長率、瓷環內徑等符號的規定，刪除了與技術要求關聯度不大的5.1訂購信息、5.2危險物質和5.4耐久性，用中國標準替換了部分國際標準(如GB/T 3098.1替換了ISO 898-1，GB/T 16672替換了ISO 6947) 。這些技術差異反映了中國標準的本土化需求和工藝特點，同時也保持了與國際標準的核心協調性。

在材料控制上，新國標直接量化CEV碳當量≤0.38，而ISO 13918:2017未明確此指標，但通過引用ISO 15510和ISO/TR 15608間接要求材料需符合焊接性能標準 。這一差異體現了新國標在材料量化控制上的嚴格性，同時也與國際標準保持了技術上的等效性。

對于瓷環烘烤溫度，新國標規定150℃×2h，而ISO 13918:2017未明確烘烤溫度，僅要求瓷環保持干燥  。這一差異反映了新國標對工藝細節的嚴格要求，確保了焊接質量的穩定性和可靠性。

在螺柱類型上，新國標與ISO 13918:2017在核心類型上保持一致，包括FD、MD、PD、RD、UD、SD、PS、US、IS、IT、UT和PT等12種 。新國標新增了ND型絕緣針，這是ISO 13918:2017未明確包含的類型，屬于中國標準對特殊應用場景的補充  。這一差異不影響標準的核心協調性，但在具體應用中需要注意。

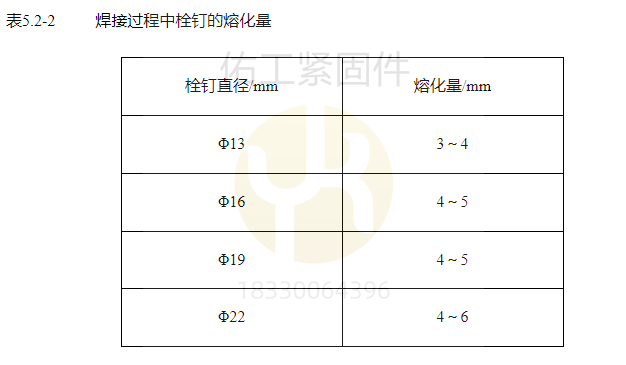

焊接過程中焊釘?shù)娜诨?png

七、應用建議與實施路徑

基于GB/T 10433-2024與ISO 13918和GB/T 10433-2002的差異性分析，建議企業在標準實施過程中采取以下策略：

首先，企業應全面評估現有生產體系與新國標的要求差距，特別是材料碳當量(CEV)的控制、尺寸公差的調整和檢驗方法的更新。對于出口產品，需特別關注與ISO 13918:2017的協調性，確保產品符合國際市場的技術要求。

其次，企業應加強材料管理，確保使用的材料符合新國標的要求。特別是對于碳當量(CEV)的控制，企業需要建立有效的質量控制體系，確保材料性能穩定可靠。對于需要摩擦焊接組合的螺柱，企業應制定嚴格的工藝規范，確保組合材料的焊接質量和性能穩定性。

第三，企業應更新生產設備和工藝參數，適應新國標更嚴格的尺寸公差要求。特別是對于桿徑公差(±0.4mm)和長度公差(分段控制)的變化，企業需要調整加工工藝和檢測方法，確保產品符合新標準的要求。同時，企業應加強員工培訓，提高操作人員的技能水平和質量意識。

第四，企業應建立完善的檢驗體系，特別是焊后彎曲試驗(30°無可見裂紋)的實施  。這一試驗?zāi)軌蛴行гu估焊接接頭的質量，確保螺柱在實際應用中的可靠性和安全性。企業應配置必要的檢測設備，制定詳細的檢測流程，確保檢驗結果的準確性和可靠性。

最后，企業應關注標準的實施時間節點(2025年4月1日)，合理安排過渡期的生產計劃，確保在標準實施前完成必要的調整和準備工作。對于庫存的舊標準產品，企業應制定合理的銷售和使用計劃，避免在標準實施后出現合規性問題。


八、總結與展望

GB/T 10433-2024作為現行國家標準，通過整合7項舊國標并修改采用ISO 13918:2017，在材料控制、產品范圍、尺寸公差和性能指標等方面均實現了顯著升級。這一升級不僅提升了標準的全面性和系統性，也增強了與國際標準的協調性，有利于中國企業在國際市場的競爭和產品出口。

與舊版GB/T 10433-2002相比，新國標覆蓋的產品類型從單一的SD型剪力釘擴展到12種螺柱型式，實現了對電弧螺柱焊全系列產品的一體化規范 。同時，新國標引入了CEV碳當量限制、焊后彎曲試驗等關鍵要求，顯著提升了產品的焊接性能和質量穩定性 。

與ISO 13918:2017相比，新國標在材料量化控制和工藝細節上更為嚴格，但在核心產品范圍和設計原則上保持一致 。這一協調性有利于中國標準與國際標準的對接和互認，促進技術交流和貿易合作。


展望未來，隨著電弧螺柱焊技術的不斷發展和應用領域的不斷擴展，GB/T 10433標準可能進一步更新和完善，以適應新的技術需求和市場變化。同時，中國標準與國際標準的協調性也將進一步增強，推動全球電弧螺柱焊行業的技術進步和質量提升。

企業應密切關注標準的更新動態，及時調整生產和技術體系，確保產品符合最新的標準要求。同時，企業也應積極參與標準的制定和修訂工作，提出實際應用中的經驗和需求，推動標準的完善和進步。
